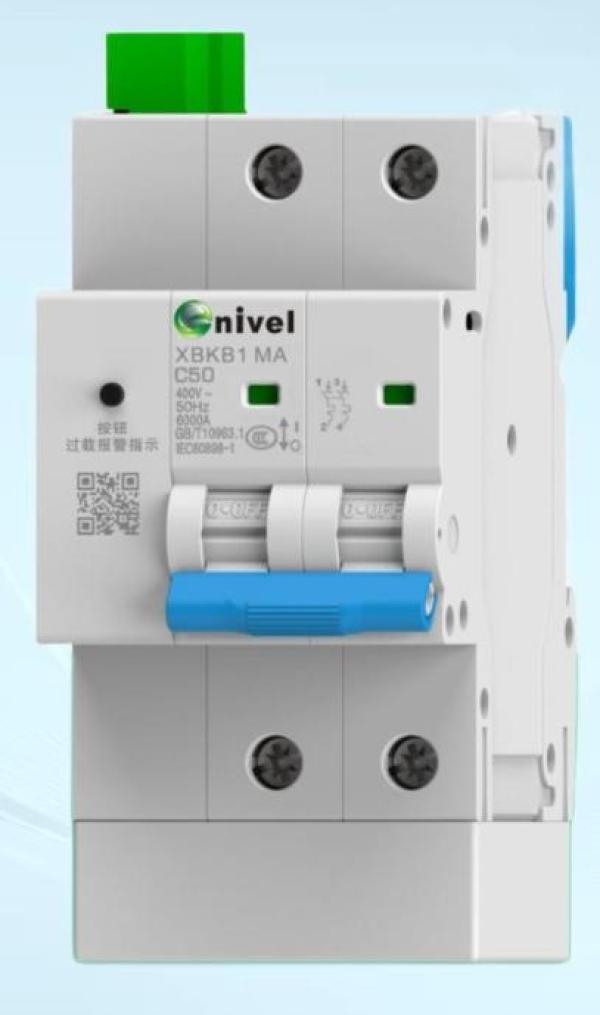

塑壳过载报警不脱扣断路器

一、塑壳断路器过载报警不脱扣的可能原因

• 断路器过载但未达脱扣极限
  • 当负载电流超过塑壳断路器的额定电流，但还未达到触发脱扣动作的阈值时，就可能只触发报警而不脱扣。例如在一些设置了过载长延时报警功能的断路器中，过载电流在一定范围内，仅作为报警信号提醒用户负载过高，而不会立即切断电路。这种设计在一些需要持续供电且允许短时间过载的特殊场所很有用，如消防系统中，过载报警不脱扣可以保证在火灾等紧急情况下消防设备的持续供电，同时提醒维护人员及时处理过载情况52。
• 断路器自身故障
  • 机械部件故障：断路器内部的机械结构，如脱扣机构中的双金属片、牵引杆等部件，如果出现变形、磨损或卡滞等情况，可能导致在过载时无法正常脱扣。例如双金属片由于长期受热变形，无法按照设计要求推动牵引杆触发脱扣动作，而只能触动报警装置发出报警信号5。
  • 电子元件故障：现代塑壳断路器很多都配备电子控制模块，这些模块如果出现故障，可能影响脱扣功能的正常运行。例如电子控制模块中的传感器故障，可能导致对过载电流的检测不准确，或者在应该触发脱扣指令时无法正确输出信号，从而只产生报警而不脱扣的现象6。
• 配电系统问题
  • 系统不匹配：如果断路器所在的配电系统设计不合理或者与断路器不匹配，可能影响断路器的脱扣功能。例如配电系统中的电压波动、频率异常等情况，可能干扰断路器对过载情况的判断和响应。在一些老旧的配电系统中，可能存在系统参数与新型断路器要求不一致的情况，导致断路器在过载时不能正常脱扣6。
  • 外部干扰：外部的电磁干扰等因素可能影响断路器内部电子元件的正常工作。例如附近有大型电机设备启动或其他强电磁干扰源，可能干扰断路器的控制信号，使得在过载时脱扣功能失效而只报警6。

二、过载报警的工作原理与脱扣机制

• 工作原理
  • 过载报警通常是基于对电路中电流的监测。在塑壳断路器中，一般通过热元件（如双金属片）或者电子传感器来检测电流大小。当检测到的电流超过设定的过载报警阈值（这个阈值通常低于脱扣阈值）时，会触发报警装置。例如双金属片会因为电流过载产生的热量而发生弯曲变形，当变形量达到一定程度时，会触动与之相连的微动开关，进而触发报警电路发出报警信号，如点亮报警信号灯或者触发讯响器5。
• 脱扣机制
  • 当电路中的过载电流持续增加并达到脱扣阈值时，正常情况下断路器应该脱扣切断电路。对于热磁式塑壳断路器，其脱扣机制主要基于热和磁的原理。在过载情况下，热元件（双金属片）持续受热弯曲，当弯曲到足以推动牵引杆动作时，牵引杆会带动断路器的操作机构，使断路器断开电路；同时，当过载电流过大时，断路器内部的电磁元件会产生足够大的磁力，也会驱动操作机构使断路器脱扣。而如果出现故障导致脱扣机制失效，就会出现过载报警但不脱扣的情况5。

三、可能影响脱扣功能的外部因素

• 环境温度
  • 过高或过低的环境温度可能影响断路器内部元件的性能。在高温环境下，断路器内部的散热情况会变差，可能导致元件过早触发报警或者在过载时无法正常脱扣。例如高温可能使双金属片的变形特性发生变化，导致脱扣阈值发生偏移；而在低温环境下，一些电子元件和机械部件的性能也可能下降，影响脱扣功能的正常运行。
• 湿度
  • 高湿度环境可能导致断路器内部受潮，引起电子元件短路或者机械部件生锈、腐蚀等问题。例如潮湿的环境可能使电路板上的元件引脚之间发生短路，影响电子控制模块对脱扣信号的正常输出，从而造成过载时不脱扣的情况。
• 安装方式和位置
  • 如果断路器安装不牢固，在受到震动或者外力冲击时，可能影响内部元件的正常工作。例如安装在经常震动的设备附近，震动可能使断路器内部的接线松动，或者使机械部件发生位移，进而影响脱扣功能。另外，如果断路器安装在狭小、通风不良的空间内，散热困难也可能对脱扣功能产生影响。

四、针对过载报警不脱扣情况的检查建议

• 检查负载情况
  • 首先要检查负载是否超过了断路器的额定电流。特别是在增加新的负载设备或者对现有负载进行调整后，需要重新评估负载与断路器额定电流的匹配情况。可以使用电流表等工具测量实际负载电流，对比断路器的额定电流和过载报警阈值，判断是否因为负载过高导致报警不脱扣的情况6。
• 检查断路器自身
  • 外观检查：检查断路器的外观是否有损坏、变形等情况，特别是与脱扣机构相关的部位，如外壳是否有裂缝可能影响内部机械部件的正常工作。
  • 内部元件检查：如果有条件，可以打开断路器（需在确保安全的情况下，按照相关操作规范进行）检查内部的机械部件和电子元件。查看双金属片是否变形、牵引杆是否灵活、电子元件是否有烧焦或者焊点松动等迹象。对于电子控制模块，可以使用专业的测试设备检查其功能是否正常。
• 检查配电系统
  • 系统参数检查：检查配电系统的电压、频率等参数是否在正常范围内，是否与断路器的额定参数相匹配。可以使用电压表、频率表等工具进行测量。
  • 线路检查：检查从电源到断路器以及从断路器到负载的线路是否存在短路、接地故障或者接触不良等问题。检查线路的连接点是否牢固，电线是否有破损等情况。
